通径：10/16/25/27
压力至：350 bar
额定流量：500 L/min

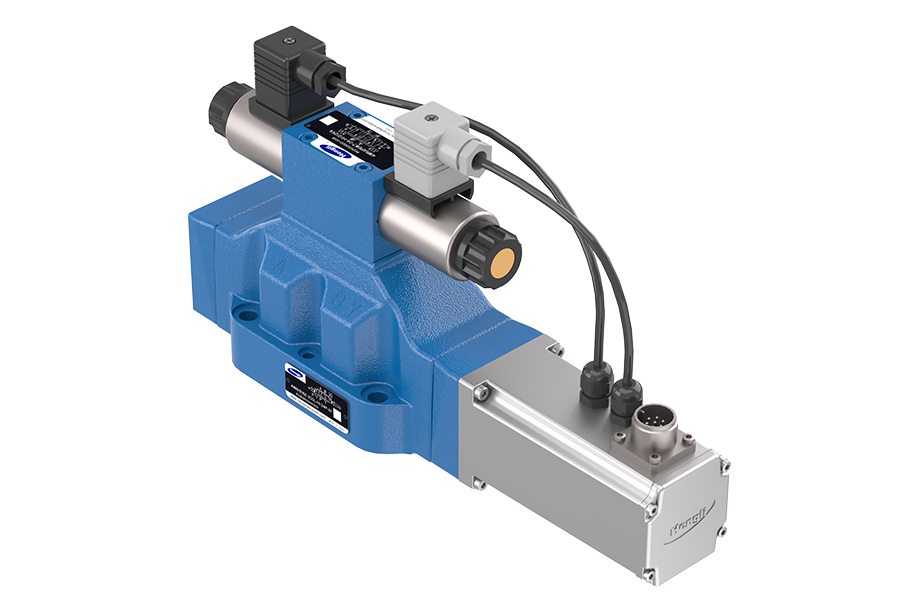

带主阀芯电气地位反馈的先导式两级比例方向阀，用于节造液流的大幼和方向
板式衔接结构，衔接尺寸切合 ISO 4401 尺度
主阀芯弹簧对中
带集成式比例放大器
先导节造为单级比例方向阀
先导阀使用螺纹衔接型比例电磁铁，线圈可单独拆卸
| 概述 | |||||||
| 通径 | 10 | 16 | 25 | 27 | |||
| 装置地位 | 肆意，优先水平装置 | ||||||
| 贮存温度 | ℃ | + 5 至 + 40 | |||||
| 使用环境温度 | ℃ | – 20 至 + 50 | |||||
| 沉量 | kg | 6.5 | 8.9 | 13.5 | 13.2 | ||
| 凭据 EN 60068-2-6 尺度进行正弦试验 | 10 至 2000Hz / 最大 of 10g / 10 周期 / 3 轴 | ||||||
| 凭据 EN 60068-2-64 尺度进行噪声测试 | 20 至 2000Hz / 10gRMS / 30g 峰值 / 1h / 3 轴 | ||||||
| 凭据 EN 60068-2-27 尺度进走运输冲击测试 | 15g / 11ms / 3 次冲击 / 3 轴 | ||||||
| 液压 ( p=100bar，HLP46，? 油=40℃ ±5℃时测得 ) | |||||||
| 工作压力 | - 先导阀 | 节造油 | bar | 25 至 350 | |||
| - 主阀 | 油口 P、A、B | bar | 最高 350 | ||||
| 回油压力 | 油口 T ( 先导回油 ) | 内泄 | bar | 稳态 < 10 | |||
| 表泄 | bar | 最高 250 | |||||
| 油口 Y | bar | 稳态 < 10 | |||||
| 公称流量 QVnom±10%，Δp=10bar (Δp= 阀压差） | L/min | 105 | 220 | 400 | 500 | ||
| 120 | 250 | 450 | - | ||||
| 主阀流量（最大允许流量） | L/min | 180 | 460 | 870 | 1000 | ||
| 油口 X 和 Y 节造油流量， 当输入阶跃信号时 ( 0 至 100%，350bar） | L/min | 8.5 | 11 | 13 | 13 | ||
| 工作介质 | 切合 DIN 51524 尺度的矿物油 (HL、HLP) (HFD-R) | ||||||
| 工作介质温度领域 | ℃ | -20...+80，推荐温度 +40 至 +50 | |||||
| 粘度领域 | mm2/s | 20 至 380， 优先选择 30 至 45 | |||||
| 液压油最大允许传染水平； 切合 IS0 4006 (c) 尺度的清洁度等级 | 先导节造阀 | 等级 17/15/12 | |||||
| 主阀 | 等级 20/18/15 | ||||||
| 滞环 | % | ≤ 1 | |||||
| 活络度 | % | ≤ 0.5 | |||||
| 电气 | |||||||
| 电压类型 | 尺度值 | V | 24V DC | ||||
| 最大 | 36V DC | ||||||
| 最幼 | 18V DC | ||||||
| 电气接线 | 插头切合 DIN EN175 201-804 | ||||||
| 最大功率 | W | 72 ( 均匀值 = 24 W) | |||||
| 电控器 | 内置于阀内 | ||||||
| 切合 EN 60529 防护等级 | IP65 ( 在使用适当且正确装置的衔接插头的情况下) | ||||||
