通径 ：80/100
压力：至 420 bar
流量：至 12500 L/min

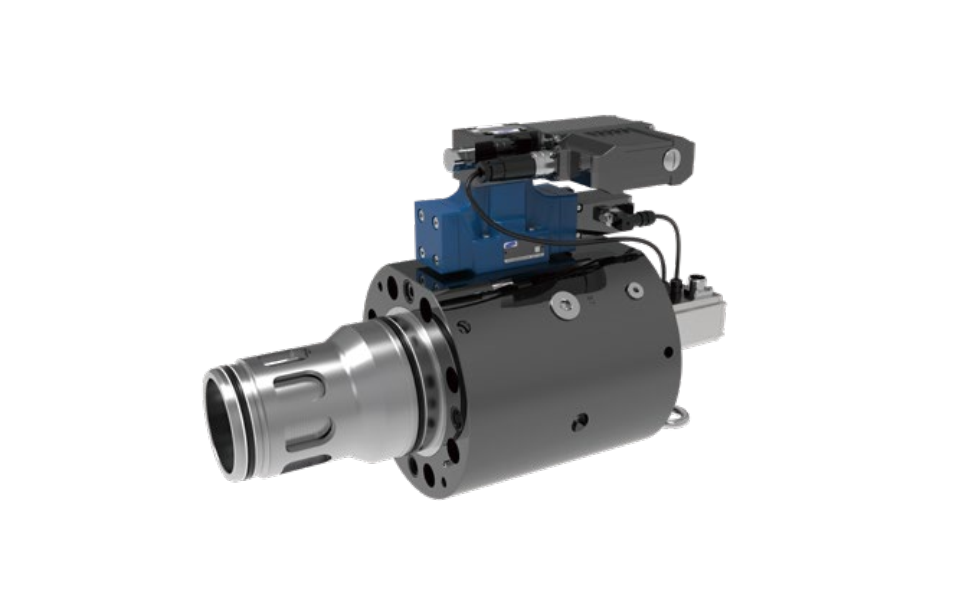

三级插装阀：导阀带阀芯阀套结构的先导式高频 响动圈伺服阀；
急剧阶跃响应；
液流方向为 B 到 A 及 A 到 B；
带集成节造器，标配减震垫，抗振性高， 切合尺度 EN60068-2
装置尺寸切合 ISO7368；
节造精度高：高响应活络度、低滞环；
矫捷性好：可合用于地位、压力、力和速度节造；
典型利用： ·压铸机 ·通用压机
| 概述 | ||||||
| 通径 NG | 80 | 100 | ||||
| 沉量 | 不含安全阀 ...../...K 或 ...../...L | kg | 104 | 153 | ||
| 含安全阀 ...../...WK 或 ...../...WL | 118 | 167 | ||||
| 装置地位 | 可选，最好为水平 | |||||
| 贮存温度领域 | ℃ | –20 至 +80 | ||||
| 环境温度领域 | ℃ | –20 至 +60 | ||||
| 凭据 EN 60068-2-6 尺度进行正弦试验 | 10 至 2000Hz/ 最大 10g/10 周期 /3 轴 | |||||
| 凭据 EN 60068-2-64 尺度进行噪声测试 | 20 至 2000Hz/10gRMS/30g 峰值 /24h/3 轴 | |||||
| 凭据 EN 60068-2-27 尺度进走运输冲击测试 | 15g/11ms/3 轴 | |||||
| 液压（使用 HLP32 丈量，? 油 =40℃ ±5℃） | ||||||
| 最高 工作压力 | 油口 A，B | bar | 420 | |||
| 先导供油压力 X | 350 | |||||
| 油口 Y | 35 | |||||
| 公称流量 Δp=5bar | 型号 ...S...L( 线性） | L/min | 7200 | 12500 | ||
| 型号 ...S...R ( 线性，有渐进式精确节造领域） | 6700 | 12000 | ||||
| 先导阀压力 | bar | ＞ 140 | ||||
| 最大先导节造流量，先导压力 150bar 时 | L/min | 200 | 280 | |||
| 先导阀内泄漏 P=100bar | mL/min | ≤ 200 | ||||
| 液压油 | 切合 DIN 51524 的矿物油（HL，HLP）， HFC( 水乙二醇 ) | |||||
| 液压油温度领域 | ℃ | –20 至 +80；最好 +40 至 +50 | ||||
| 粘度领域 | mm2/s | 20 至 380；最好 30 至 45 | ||||
| 液压油最大允许传染水平， 切合 IS0 4006 (c) 尺度的清洁度等级 | 先导节造阀 | 等级 18/16/13 | ||||
| 主阀 | 等级 20/18/15 | |||||
| 滞环 | % | ≤ 0.1 | ||||
| 温漂 | %/K | 零点漂移＜ 0.028 | ||||
| 响应活络度 | % | ≤ 0.1 | ||||
| 响应功夫（阶跃信号 0~100%) | 阶跃信号10%~100% | ms | 22 | 28 | ||
| 阶跃信号0%~100% | 27 | 35 | ||||
| 频率响应 (Δp>140bar；±5% 信号 ) | 幅值比 -3dB | Hz | 53 | 33 | ||
| 相位差 -90° | 55 | 35 | ||||
| 电气 | ||||||
| 占空比 | % | 100 | ||||
| 电源电压 / 颠簸 | VDC | 直流电压，最幼 22 最大 30，<19 时电气堵截， 纹动 <5% 有效值，无冲击 | ||||
| 最大功率电流 | A | 3.5 | ||||
| 表部保险丝 | A | 4.0，中等滞后 | ||||
| 指令类型：A1 | 电压 | V | 0 至 +10，波纹＜ 0.01% 有效值，无冲击 | |||
| 阻抗 | kΩ | 100 | ||||
| 指令类型：F1 | 电流 | mA | +4 至 20，波纹＜ 0.01% 有效值，无冲击 ＜ 3.6mA= 截止，大于 3.8mA= 使能 | |||
| 阻抗 | Ω | ＜ 250 | ||||
| 地位反馈 | 电压 | V | 0 至 +10，最大负载 5mA | |||
| 使能信号 | V | 5 至 30, Ri = > 8kOhm | ||||
| 节造方式 | 电压节造、电流节造 | |||||
| 电气衔接接口 | 6+PE，切合 DIN EN 175201-804 尺度的七芯插座 | |||||
| 切合 EN 60529 的阀防护类型 | Ip65 | |||||
